YouTuber Geekerwan 对 Nintendo Switch 2 SoC 进行了分析，提供了即将推出的游戏机 CPU 和 GPU 的详细基准测试。
Nintendo Switch 2 CPU 和 GPU基准透露了对原版 Switch 的重大升级，其芯片比最初预期的更先进、规模更大。据报道，定制 SoC 的代号为 T239，尺寸为 207 平方毫米，几乎是原版 Switch 中使用的 Tegra X1（118 平方毫米）的两倍。它甚至比 RTX 3050 Ti（移动）、Apple 的 M2、AMD 的 Ryzen 7840H 和高通的 X Elite 等芯片还要大。该芯片标有 2021 年流片日期，这表明它早在任何泄漏浮出水面之前就已经在开发中。
建议阅读：PS6 SoC 设计据称已完成，但下一代 Xbox 规格尚未确定

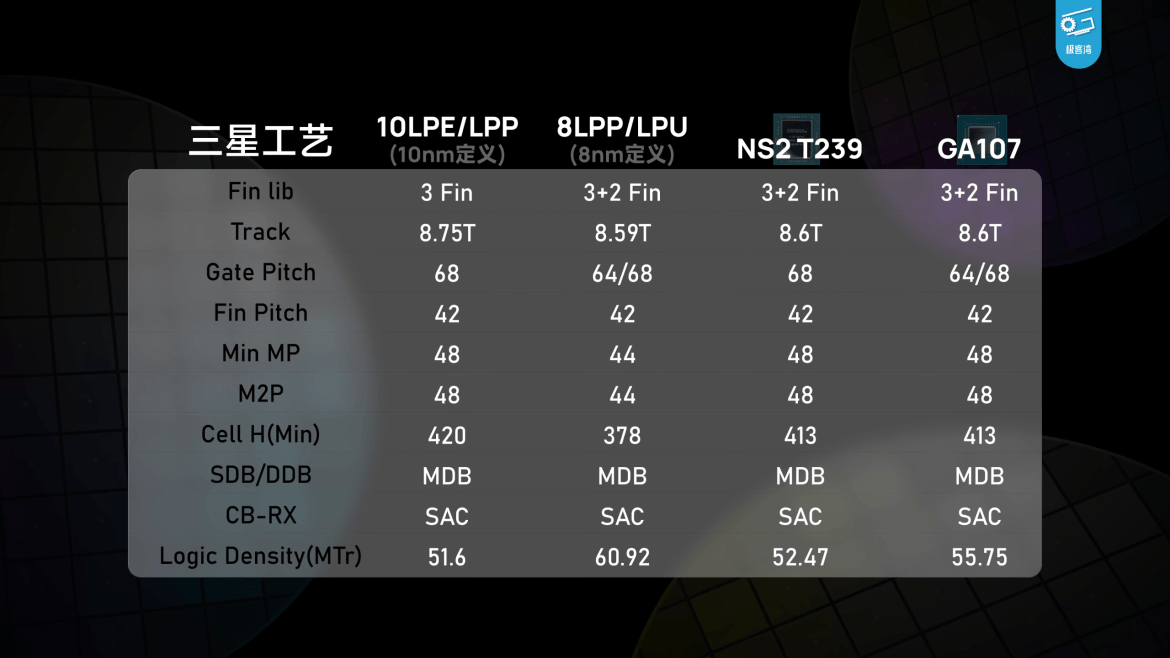

CPU部分包括8个Cortex-A78C核心，每个核心有256KB的L2缓存和一个共享的4MB L3缓存。虽然“C”后缀通常表示计算应用程序，但其核心布局与 T234 Orin 非常相似，后者使用三星的定制 8N 节点，尽管特性也类似于与三星 10nm 工艺的混合。
GPU 围绕 6 个 TPC（每个 TPC 2 个 SM）构建，总共 1,536 个 CUDA 核心。虽然被描述为基于安培，但不同寻常的 TPC 分离和 SM 设计与 Ada Lovelace 架构有相似之处。就面积而言，它比T234的GPU小，但比GA102（RTX 3080中使用的）大，引发了对其架构血统的质疑。
在性能方面，使用降频 RTX 2050 进行的模拟基准测试表明，Switch 2 的对接 GPU 性能与 GTX 1050 Ti 相当，而在手持模式下，它更接近 GTX 750 Ti。虽然远低于 Xbox Series S，但它在不同电源状态下与苹果的 A18 Pro 和原始 Steam Deck 大致一致。
在 CPU 方面，Geekerwan 测试了 1.0-1.1GHz 的降频 T234，并将综合结果与旧版 CPU 进行了比较。单核性能约为 PS4 的 2 倍，原始 Switch 的 3 倍，处于降频 i7-4700HQ 的范围内，而多线程结果与苹果较旧的 A12 Bionic 相匹配。
尽管规格不高，Geekerwan 指出控制台优化将是关键。即使 GPU 相对较弱，控制台更紧密的集成以及缺乏 PC 风格的操作系统开销意味着 Switch 2 硬件也可以提供与 PS4 相当的性能。
